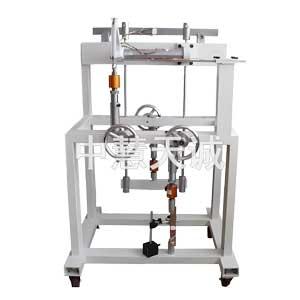

产品简介: 多种材料力学实验集中到一个实验台上进行，可进行教学大纲规定内容的多项实验。实验台采用蜗杆装置以螺旋千斤进行加载，本设备还可根据需要增设其它实验，实验数据可由计算机处理。 产品特点： 实验装置框架采用钢铸件组成，表面喷塑，实验台承载能力约20kN。 实验台采用蜗杆装置以螺旋千斤进行加载。 基础实验试件表面喷塑；部分试件采用线切割，试件上应变片采用应变胶粘贴。 可根据要求在铸铁脚座基础上增加4个脚轮。 规格参数： 试件作用载荷：~10kN 加载作用行程：60mm 手轮加载转矩：0-2.6N.m 加载速度：0.12mm/转（手轮） 外形尺寸：850mm×700mm×1100mm 产品重量：约140kg 实验装置可完成实验项目 基础实验： 1.纯弯曲梁的正应力分布规律实验； 2.空心圆管弯扭组合受力变形主应力及主应力方向测定实验； 3.空心圆管弯扭组合受力变形弯曲正应力测定实验； 4.空心圆管弯扭组合受力变形扭转剪应力测定实验； 5.材料弹性模量E，泊松比μ的测定实验； 6.等强度梁多点静应变实验； 7.偏心拉伸实验； 8.单压杆两端铰支稳定实验； 9.电桥应用实验（电桥特性实验）； 10.电阻应变片横向效应系数测定实验。 选配实验： 1.应变片灵敏系数标定实验； 2.钢铝复合梁弯曲正应力实验； 3.钢钢（或钢铝）叠梁弯曲正应力实验； 4.钢钢（或钢铝）楔块梁弯曲正应力实验； 5.工字梁弯曲正应力实验； 6.T型梁弯曲正应力实验； 7.连续梁弯曲应力实验； 8.悬臂梁弯曲应力实验； 9.空心圆管纯扭转实验； 10.等强度梁挠度测定实验； 11.等强度梁动应变实验； 12.等强度梁冲击实验； 13.等强度梁简谐振动幅域、时域统计参数的测定实验； 14.等强度梁简谐振动幅域、频域统计参数的测定实验。 实验组成： 基本实验项目组成； 实验台架； 矩形截面纯弯曲实验梁及附件； 矩形变截面等强度梁及附件； 空心铝合金圆管及扇形加载臂； 板式拉伸试件及附件； 板式压杆试件及附件； 载荷传感器及可拆卸连接导线； 增选实验项目组成； 三点挠度仪； 中间铰支托块； 百分表； 磁力表座； 纯扭转附件； 钢铝复合矩形截面梁； 钢钢（或钢铝）矩形截面叠梁； 钢钢（或钢铝）矩形截面楔块梁； 工字截面梁； T型截面梁； 矩形截面悬臂梁； 等强度冲击实验梁及冲击实验架； 振动实验用偏心电机装置及调速器； 实验装置配套仪器设备； 基本实验仪器设备； 静态电阻应变仪； 采集分析软件； 增选实验项目仪器设备； 百分表； 动态电阻应变仪； (或电荷放大器及压电加速度传感器)； 偏心电机； 调速器； 数据采集器及分析软件。
|
