产品介绍：

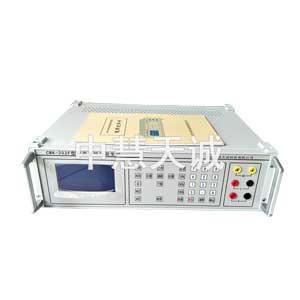

交直流信号源是采用LCD液晶显示五位半数字量的表源一体式交直流电压电流校准源。设有毫伏档，满足了铁路机车仪表及有毫伏档仪表的检测；采用便携机箱，体小量轻，便于携带。
本交直流信号源主要适用于检定、校验%种0.2，以下电流、电压表头及相应精度的多用表。%应用于工矿企业、科研院所、铁路、电力、学校等单位的质检、计量、教研及仪表维修。
功能特性：
1.液晶显示：采用128×64液晶显示器，具有，人机界面。
2.显示内容：显示实际输出值、被检表的量程、示值误差和引用误差、交流频率等。
3.输出范围：0～1000V；0～10A，10Ω～10MΩ
4.交流频率：50Hz、60Hz、400Hz。
5.调节方式：按比例键设定和按位调节输出幅度值
6.校准模式：采用“闭壳”校准，校准%打开机箱，超载能自动保护。
7.档位幅度：每档电压、电流输出范围有10%的余量。
规格参数：
稳定性：DC﹤满量程的0.01%/2分钟；AC﹤满量程的0.03%/2分钟
交流失真度：﹤0.5%
直流纹波系数：﹤0.2%
输出频率及准确度：50Hz 、60Hz、 400Hz ﹤1%
电源功耗：交流电源电压220V±10%，频率50Hz±1Hz；功耗﹤150VA
环境温度：5℃～35℃
相对湿度：80%
工作时间：连续
外形尺寸：370×135×395mm
产品重量：约8kg
输出交、直流电压：
输出范围：0～200mV 额定输出（10mA）max输出（30mA）
输出范围：0～2V 额定输出（20mA）max输出（60mA）
输出范围：0～20V 额定输出（40mA）max输出（100mA）
输出范围：0～200V 额定输出（20mA）max输出（60mA）
输出范围：0～1000V 额定输出（10mA）max输出（30mA）
准确度：DC：±（读数的0.03%+满量程的0.02%）
准确度AC：±（读数的0.07%+满量程的0.03%）
输出交、直流电流：
输出范围：0～200uA～2mA～20mA（额定输出DC3V；AC36V）
输出范围：0～200mA（额定输出DC3V；AC12V）
输出范围：0～2A～10A（额定输出2V）
准确度：DC：±（读数的0.03%+满量程的0.02%）
准确度AC：±（读数的0.07%+满量程的0.03%）
被检定电压表量程：
档位200mV：75mV、100mV、125mV、150mV、190mV、200mV
档位2V：0.25V、0.5V、0.75V、1.0V、1.5V、1.9V、2V
档位20V：2.5V、5.0V、7.5V、10V、15V、19V、20V
档位200V：25V、50V、75V、100V、150V、190V、200V
档位1000V：250V、500V、750V、1000V
被检定电流表量程：
档位200 uA：50uA、75uA、100uA、190uA、200uA
档位2mA：0.2mA、0.5mA、1mA、1.5mA、1.9mA、2mA
档位20mA：2.5mA、5mA、7.5mA、10mA、15mA、19mA、20mA
档位200mA：25mA、50mA、75mA、100mA、150mA、190mA、200mA
档位2A：0.25A、0.5A、0.75A、1A、1.5A、1.9A、2A
档位10A：2A、5A、7.5A、10A
|
