产品介绍：

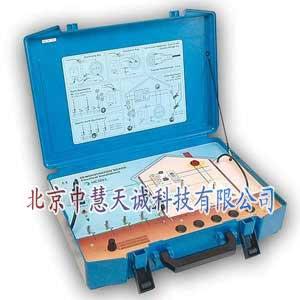

演示板可模拟根据VDE 0100的电气装置。用于演示电气装置测试仪器的工作情况，仪器外壳尺寸为（外部）340x333x150mm。前面板上装有电气装置上，如 RCD 保护开关、指示灯、指示灯开关、电源测试插座、连接端子和故障模拟开关等。其他部件显示在屏幕上。演示板是根据 EN61010的要求。

实验项目：

1.缘电阻（正常或故障）；

2.保护导体的连续性（正常或故障）；

3.接地电阻–标准四线方法（正常）；

4.局部接地电阻–标准四线方法（正常或故障）；

5.接地电阻–四线方法 + 接地夹（正常）

6.接地电阻–双接地夹法（正常或故障）；

7.L和N端子间的线路阻抗（正常或故障）；

8.TT系统中的回路阻抗（正常或故障）；

9.TN系统中的回路阻抗（正常）；

10.不使用辅助测试探头的接触电压（正常或故障）；

11.使用辅助测试探头的接触电压和接地电阻（正常或故障）；

12.RCD脱扣电流（正常）；

13.RCD脱扣时间（正常或故障）；

14.四个接地电阻。

规格参数：

供电电源：230V；50Hz

过压类别：CAT II/300V

外形尺寸：340×330×110mm

产品重量：3.56kg

电磁兼容性：IEC/EN  61326

仪器配置：

演示板

跳线

电源电缆

说明书
