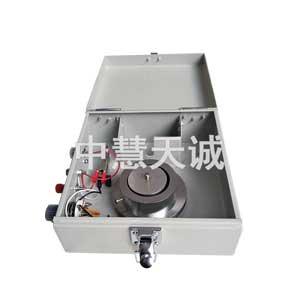

产品简介： 绝缘测试电极箱里面配有三电极做为绝缘材料体积电阻率测试仪的配套固体电极使用，适用于多个测试标准，用于测定固体绝缘材料体积电阻率和表面电阻率的测定，电阻量程从1×10^4Ω～1×10^18Ω，电流测量范围为2×10^-4A～1*10^-16A。 三电极测量电阻可用二电极，一个接高压电极，另一个接电流电极，仪器的地线用于屏蔽，在测量高电阻时要与屏蔽箱的地相接。测量低电阻时可不用。仪器是按照GB1410《 固体绝缘材料绝缘体积电阻率和表面电阻率试验法》要求的三电极测量方法。 电极组成： 1.中间为圆柱体，直径为50mm，要求规定高，一般是40mm 2.圆柱体外为一圆环，圆环内径为60mm，外径为80mm，要求规定高，一般是40mm 3.底为一平板，直径为100mm的圆板，要求规定厚度，一般是5mm 如果使用这种三电，测量材料表面电阻或体积电阻，可以按下图接线： 1.测表面电阻：（电流流过被测量物体表面时测得的电阻） 仪器高压输出（红）接圆环电极 仪器电流输入端（芯线）接圆柱电极 仪器地（黑，屏蔽线）接圆盘电极 2.测体积电阻：（电流流过被测量物体体内时测得的电阻） 仪器高压输出（红）接圆盘电极 仪器电流输入端（芯线）接圆柱电极 仪器地（黑，屏蔽线）接圆环电极
|
