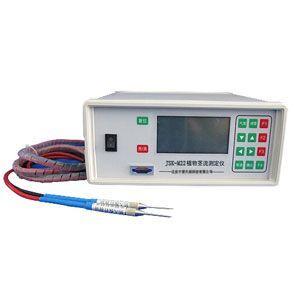

产品简介： 植物径流测量仪采用热消散探针法测量树干瞬时径流密度，可长期连续观测树木的液流，用于研究树木和大气之间的水分交换规律，并以此为观测手段，长期监测森林系统对环境变化的影响。对于造林绿化、森林管理和林业管理等具有重要的理论指导意义。 工作原理： 植物径流测量仪采用热消散探针法（恒定热流传感器法）；该测定系统由一对长30mm的热消散探针组成，安装时将探针上下相隔10cm-15cm插入树木的边材中，上方的探针缠绕电阻丝，直流电加热，下方探针不加热，保持与周围边材组织的温度相同，两探针的温差变化反应树木的液流密度。 功能特点： 1.双探针，配有相应的钻孔工具； 2.采用热消散法，可恒温加热； 3.可长期连续监测； 4.不锈钢探针； 5.采用T型热电偶直接与数据分析仪连接； 6.采用SD卡存储。 规格参数： 测量指标：瞬时液流密度Js 测量通道：单通道 存储容量：2GB 采样间隔：5-99分钟可调 显示方式：液晶显示屏 供电电源：8.4V(也可选用太阳能电池供电) 工作温度：10℃-60℃ 工作湿度：0-100RH 使用说明： 1.用开孔工具在树干上钻孔，然后再将传感器放入。 2.将加热插头和传感器插头与主机后面板连接起来。 3.插入SD卡，打开主机电源，设置好相应的采集时间间隔和结束时间，然后开始测量。 4.如长时间测量，请连接外接电源或选配太阳能供电电源。 5.测量结束后进行数据处理，然后关掉主机电源，拆下后面板连线和SD卡，将SD卡内数据导出在计算机上进行分析。 6.清洁主机与传感器，以便下次使用。 注意事项： 1.请不要带电插拔SD卡。 2.由于瞬时液流密度Js的结果数值比较小，为便于存储和查阅数据，实际显示结果已仪器内放大10万倍，真实结果需要将实际显示结果缩小10万倍。 3.在插入热流传感器探针前先钻孔。 探针安装： 1.安装时把探针接触部分的树皮去掉，钻取直径2mm，深30mm的圆孔，这个过程要注意去树皮面积要小，圆孔的直径与孔深要准确。 2.在安装探针之前，需测定树干的边材厚度，边材的厚度与探针长度的关系一般有3种情况：相等、大于和小于。探针放入树木的孔深，探针的感温部分位于边材的里面。 3.上下探针间的安装要有距离，大约10-15cm，距离太小，加热探针加热时会影响到下探针，距离太大，虽然干扰的机会变小，但可能受到环境温度梯度变化的影响，同样会导致测量的误差。因此应该保持距离短而又不使下探针受到影响。 4.探针的安装高度则根据不同的研究目的来确定，一般上探针安装在胸高（1.3m）位置，并根据胸高段的断面积来计算树干液流量。需要注意的是不同高度的位置其树干液流密度是不同的。
|
