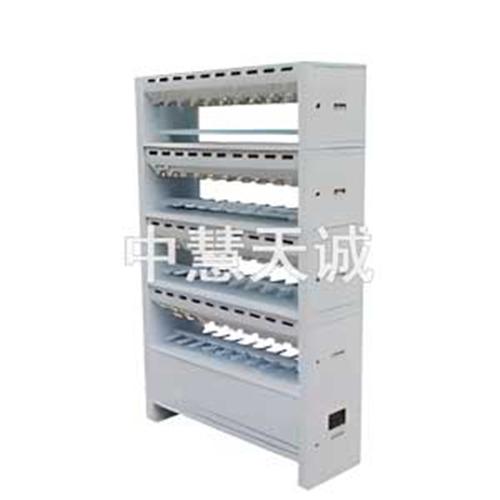

产品介绍： 该产品是LED矿灯充电架，该充电架采用积木式结构，底座一层，充电层四层，每层有20个充电头 适用范围： 矿灯充电架（以下简称充电架）是LED矿灯d 充电装置，充电架采用积木式结构，每套产品底座一层，充电架四层 使用方法： 1.打开包装箱，检查充电架与底座及其附件。 2.确定充电架的安装位置，根据尺寸划线、钻地脚螺栓孔，装入地脚螺栓，并将底座固定在相应的位置上。 3.将充电架有接线标记的一侧同向逐层叠放，叠放1-4层，叠放好后，给顶层充电架盖上盖板。用配备的钥匙打开侧门，检查接线端子有无松动或脱落。 4.按接线端子的连接标记（接二层、接三层、接四层、接五层）分别与相应充电架连接。 5.用充电架箱内附带的紧固件将底座连接紧固。 6.检查安装： 接线后，将底座内电源电缆从外壳过线孔抽出，将标有～220V及保护接地标记的线缆与供电电源相应端连接。 7.开启电源： 打开底座安装交流稳压电源侧门，按下绿色开关接通电源，充电架电源指示灯（红灯）亮，稳压电源同时显示输出电压值。 8.矿灯充电 充电状态由相应的指示灯显示：红色灯（电源指示）；绿色灯（充电状态指示）。将灯头接入充电座，顺时针方向旋转180°，使灯头上的接点紧压弹性触片，充电指示灯（绿灯）点亮（进入充电状态）;绿灯熄灭（矿灯已充满电）可以使用。 规格参数： 项目 | 参数 | 输入电压 | AC 110-250V，50-60Hz | 输出电压 | DC 7V±0.5V | 单层充电 | 20盏 | 总共充电 | 80盏/4层 | 充电架尺寸 | 1160×380×357mm | 充电架重量 | 22kg | 底座尺寸 | 1160×380×406mm | 底座重量 | 60kg |
|
