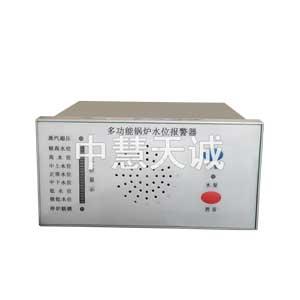

产品简介: 锅炉水位显示控制报警器是按GB/T 13638《工业锅炉水位控制报警装置》的要求。具有双色锅炉水位显示、锅炉水位状态指示。 本仪表适用于0.5T/H—120T/H工业锅炉汽包水位的模拟显示、控制、报警、连锁停炉保护；锅炉蒸汽过压报警、连锁停炉保护。 当需要定期检查仪表的工作状态时，按住试验按键，约10秒钟低报警系统进行自检，10秒钟以后仪表内部系统启动联锁控制系统，切断锅炉燃烧系统，此时，仪表处于正常工作状态。 功能特点： 1.具有高水位、低水位、低水位及蒸汽超压四种声、光区别报警； 2.具有低水位、蒸汽过压停炉连锁保护功能； 3.具有模拟双色锅炉水位显示； 4.具有锅炉水位，自动给水控制； 5.具有消音自动恢复功能； 6.具有连锁、声、光报警自检功能； 8.传感器传导电压为脉动电压。 规格参数： 电源电压：AC 220V 50Hz 外形尺寸：160*80*160mm （横装），开孔尺寸：152*76mm 适配传感器：四点电极式水位传感器 输出开关容量：5A，AC 220V；3A，AC 380V 传感器动态电压：脉动6.3V-10.3V 安装： 1.将仪表的（1）、（5）号端子短路，然后接通电源。 2.手动按压试验按钮，此时，低水位灯变红色，同时发出低水位报警信号。10秒钟左右，低水位灯由绿变红色，同时停炉联锁灯亮，表示试验正常。 3.通过以上检验说明仪表工作正常，可安装使用。 五.接线说明： 1.本仪表的（1）号端子接传感器的外壳，（2）到（5）号端子分别与传感器的（2）号接线柱（高水位）、（3）号接线柱（中上水位）、（4）号接线柱（中下水位）、（5）号接线柱（低水位）连接；仪表（1）、（6）号端子分别与压力传感器的过压输出开关接线端子连接。 2.注意：（9）、（10）号接线端子为常开触点，接锅炉电气控制柜的水泵手动、自动转换开关的自动端子。 3.（11）、（12）；（13）、（14）；（15）、（16）三组端子为常闭端子，可分别串接锅炉的炉排、鼓风、引风燃烧控制系统的控制回路中。 4.仪表内部已设置声光报警系统，如用户需要外置声、光系统，定货时请注明。 注意事项： 1.接线端子（1）到（6）电压为脉动6.3V-10.3V； 2.接线端子（9）到（20）为强电，注意，不要带电操作； 3.安装时请使用接线叉片； 4.检修时不要带电操作。
|
