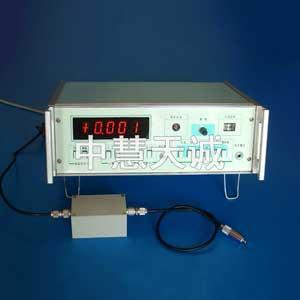

产品简介: 密振动一位移测量仪是电容不接触式的测量仪器，它是测振仪，电子测微计，可读取被测静态位移值或振动幅值（单峰值）。 规格参数： 量程/分辨率：±3.000μm/0.001μm、±30.00μm/0.01μm、±300.0μm/0.1μm 频率范围：0~7500Hz 线性度：≤±0.5% 输出信号：0~±5.1V、0~18mA 零点漂移（开机预热10分钟后）：≤±0.25%FSO/h 量程、初始间隙δ0与传感器电极直径d0 测量圆柱面时，应将仪器示值乘以一修正系数K1，不同圆柱面直径D的K1值 工作温度：放大器~10℃－+60℃；传感器~30℃－+200℃ 供电电源：220V±10% 50Hz 外形尺寸：258mm×300mm×102mm 使用方法： 静态位移测量 1.频率校准 将传感器的高频插头接入外接振荡器的“输入”插座，外接振荡器的“输出”与仪器后面板的“输入”用两头带有插头的电缆联接起来，接好电源线，打开电源，仪器有数码显示，将8.2电极拧入传感器头部，并使之远离物体，按下前面板按键“频率较准”、“位移”，这时数显有指示，预热10分钟，调节“调零”旋钮，使显示回到零点，如果偏向一边，则调节“频率较准”钮，使显示回到零点附近，调节“调零”旋钮回到零点。 2.选用量程和测量电极，安装传感器 根据被测位移值（或振动幅值）可能变化的范围，由表1查得相应的量程和电极直径d0。如选用±30μm档，直接按下30μm档量程键，再将传感器借助弹性夹套安装到磁力表座（或用户准备的夹具）上，使测量电极的测量端面接近被测量物体表面，如果是平面或圆柱面。 3.调整初始间隙，开始测量 调整的初始间隙（参考值），调整时显示为“+”位移值时，反时针转动传感器微调螺母，使测量间隙逐渐增加，反之顺时针转动，间隙减少，数值会逐渐接近零。借助面板上的“调零”旋钮细调，可使仪器指零，测量开始，当被测表面接近传感器，测量间隙小，表示被测尺寸增加，仪器示值为“+”位移值，反之为“—”位移值，选用其它两种量程，根据表1换用测量电极，切换量程和重新调整初始间隙。 4.与仪表联接 仪器有“电压输出”插座，三种量程的满量程电压输出信号是±5.1V（线性区）电流18mA，电压输出可与高输入阻抗仪表（计算机，示波器，频率计，FFT频谱分析仪等）连接，对被测信号进行记录、观察和分析处理。 振动测量： 1.仪器测量振动位移时，其方法基本同静态位移测量相似，其中初始间隙的调整可在被测物体启动前进行，也可在启动后进行，振动测量时,“位移”示值是显示被测物体启动后的浮动位移，同静态位移一样，是直流信号分量，与交流信号分量无关，“振幅”示值是被测振动信号的单振幅值（与直流信号分量无关），如果“位移”示值远离零点，应转动传感器微调螺母，使输出回到零点附近，以振动测量有满量程的线性工作范围。 2.仪器输出电压与外接仪表定标，确定被测振动位移值 仪器输出电压接到仪表上，仪表使用直流DC输入，在“频率校准”状态下，调整“频率校准”钮在满量程范围内给出两个不同的示值（如零与正满度值，为3μm或30μm或300μm），看其在外接仪表中相应的偏离格数，由此确定其间的定量关系，振动测量时，根据所选量程，仪器输出电压在仪表中所对应的格数，通过以上定标所确定的定量关系，确定出被测物体振动的位移值。 注意事项： 1.仪器固定传感器支架要调整好，让其稳定一段时间，再开始测量。 2.被测量金属物体要接地。 仪器配置： 振动位移测量仪1台 外接振荡器1只 传感器1套（包括弹性夹套、φ2.9 、φ8.2、φ26） 电源线1根 输出测量线1根 外接振荡器与仪器连接线1根 接地线1根 手提箱1个
|
