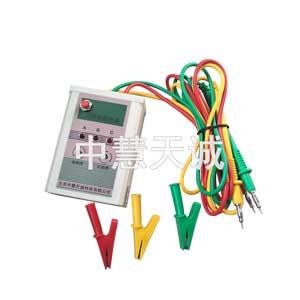

三相电相序表
型号：DSK-XZ-10

货号：ZH8707

产品简介:
用途：判定三相电的相序及缺相情况
仪器特点
直接由被测电源供电，无需电池
用发光二极管指示相序和缺相
逆相序时蜂鸣器发出报警声
测量时间不受限制
主要指标
输入电压：3×50V—3×500V
绝缘：三相输入线与机壳间：﹥100M/1000V
耐压：三相输入线与机壳间：500V/1min
使用方法
接线：
将相序表三根表笔线A（红，R）、B（兰，S）、C（黑，T）分别对应接到被测源的A（R）、B（S）、C（T）三根线上。
测量：
按下仪表左上角的测量按钮，灯亮，即开始测量。松开测量按钮时，停止测量。
缺相指示：
面板上的A、B、C三个红色发光二极管分别指示对应的三相来电。当被测源缺相时，对应的发光管不亮。
相序指示：
当被测源三相相序正确时，与正相序所对应的绿灯亮，当被测源三相相序错误时，与逆相序所对应的红灯亮，蜂鸣器发出报警声。
注1：正相序表示UA0、UB0、UC0(或UAB、UBC、UCA)依次滞后120度；逆相序表示UA0、UB0、UC0(或UAB、UBC、UCA)依次超前120度。
注2：要使逆相序变为正相序，只要交换A、B、C三根线中任意两根线即可。
测量时间不受限制。
