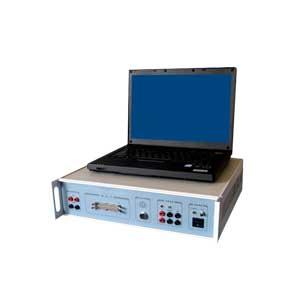

产品介绍： 电路在线维修测试仪可在线检测多种类型的电路板；并将故障定位到集成电路、元件、端口或电路结点上；系统集成了多种器件的数据，输入器件型号可进行器件功能以及性能测试。 功能特点： 1.双探头、双板对比测试，用于相同电路板诊断测试； 2.自动识别被测试电路连接情况、并自动修改测试代码； 3.数字器件阈值电平可调； 4.模拟特征分析、端口模拟特征曲线故障诊断分析测试； 5.三端器件（三极管、稳压管、可控硅、场效应管等）的测试； 6.电容C、电阻R、电感L定性定量测试：在扫描电压、电流、频率下可测试电容量（阻抗、电感量）及漏电阻值； 7.对测试数据图形显示、声音提示功能：当测试在误差范围内，将声音提示； 8.自动识别、调整（自动选档功能）：自动识别调整测试输入阻抗，匹配测试参数。 规格参数： 数字通道：80+8路（8路数字通道是总线隔离通道，用来隔离数字电路里总线的） 模拟通道：80路（80路模拟单通道属性，可双探棒对比测试，可提取2个20脚的器件） 其它通道：2路探棒扫描通道、2路脉冲触发通道（测试分立元件、端口、结点、集成块、三端、两端器件等） 测试范围：5V逻辑器件 数字信号： 驱动电平幅度：5V逻辑电平（高电平>3.5V、低电平< 0.8V ） 后驱动电流：>200mA 测试速度：分1Ktv/S、5Ktv/S、20Ktv/S、45Ktv/S四档 环境识别：11种状态 阈值电平：TTL（紧、松），COMS（紧、松）、自定义阈值电平可调 加电延迟：7档可选 手动加电：程控电源可选 输出电源：5V/4A 模拟信号： 波形类型：正弦波/三角波/锯齿波 波形失真度：<2% 扫描电压：±1V～±28V内 以0.5V 的增量可调 频率范围：1Hz～16KHz内，30档可选 输出阻抗：100Ω、1KΩ、10KΩ、100KΩ四档可选 电流范围：150mA 触发脉冲：8种触发方式（6种与扫描信号同步） 脉冲幅度：±1V～±28V内
|
